英国Pulsar非接触式多普勒流量计 DFM 6.1系列技术参数

更新时间：2026-01-30      浏览次数：29
返回列表

一、核心测量原理

采用多普勒超声技术，通过外部传感器发射/接收超声波，利用流体中悬浮颗粒（≥100μm，≥75ppm）或气泡的反射信号计算流速，结合管道内径得出流量。支持双向测量，可输出正负流量值，适配复杂流体场景，解决传统接触式流量计堵塞、失真问题。

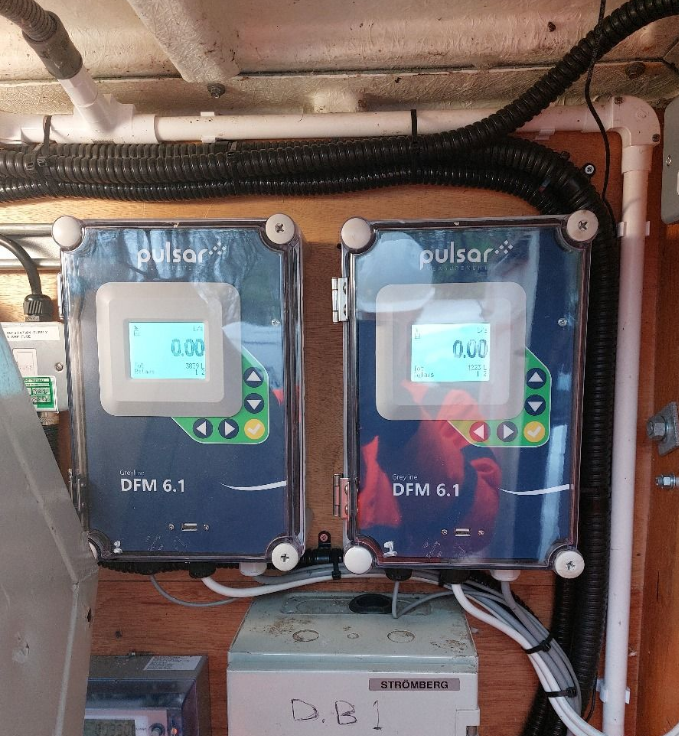

Pulsar Process DFM6 (3).png

二、关键结构与性能特性

2.1 传感器系统

  • 外部夹持式，无接触、无维护，适配全管流及含气泡/悬浮固体流体；

  • 兼容各类管道材料，管径覆盖12.7mm~4.5m（0.5~180英寸）。

2.2 测量性能

  • 流量范围：±0.03~12.2m/s（±0.1~40英尺/秒）；

  • 精度：±2%读数或0.03m/s（取大值），重复性±0.1%，线性±0.5%。

2.3 显示与操作

白色背光矩阵屏，实时显示流量、总计器等关键信息；5键键盘，支持英/法/西三语言配置，操作便捷。

2.4 输出与控制

  • 模拟输出：隔离4-20mA（1000Ω负载），可选0-5V直流；

  • 2路可编程5A SPDT继电器，支持报警/联锁控制；

  • 可选Modbus RTU/HART通讯，适配远程监控。

2.5 数据记录

内置128MB记录器（2600万点数据），支持USB导出，配套Windows分析软件。

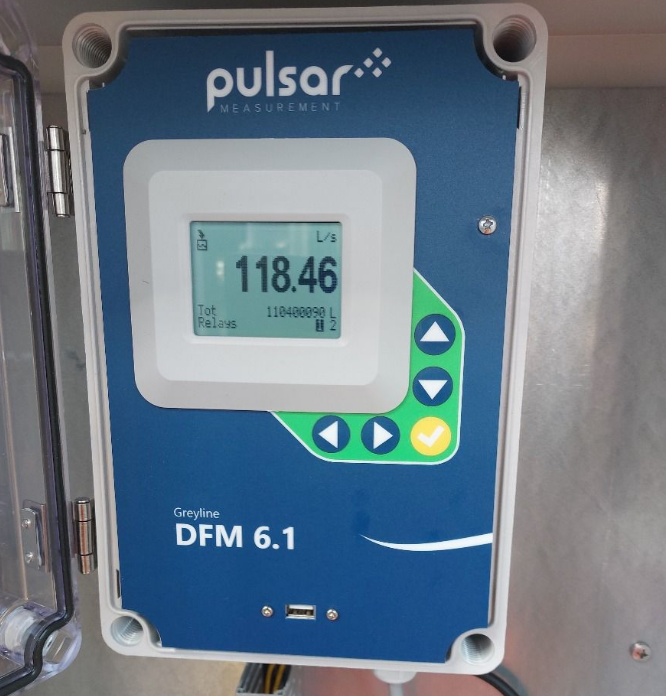

Pulsar Process DFM6 (5).png

三、安装与环境适配

非侵入式安装，无需断管/停机，无钻孔焊接；防护等级IP66（NEMA4X），电子单元工作温度-23°C~60°C。
电源：100-240V AC（50/60Hz，10VA）或9-32V DC（10W）；运输重量6.3kg（14磅）。

四、典型应用场景

  • 废水、污泥、浆体等复杂流体流量监测；

  • 化学品、粘性液体、磨料等流体测量；

  • 泵系统防干转/无流量保护，现有设备精度校验；

  • 双向流量监测场景（如流体循环系统）。
